ELK

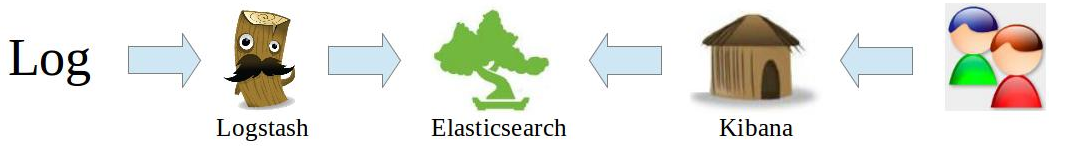

• Elasticsearch + Logstash + Kibana
• Elasticsearch는 Apache의 Lucene을 바탕으로 개발한 실시간 분산 검색 엔진이며,
• Logstash는 각종 로그를 가져와 JSON형태로 만들어 Elasticsearch로 전송하고,
• Kibana는 Elasticsearch에 저장된 Data를 사용자에게 Dashboard 형태로 보여주는 솔루션이다.
• http://elastic.co 사이트 오픈소스 제품

장점

• Google Analytics(GA)의 데이터로 사이트 접속 통계를 구할 경우 원하는 대로 데이터를 획득하기 어렵다.
• 자체 서버의 모든 로그를 100% 수집할 수 있기 때문에 데이터에 대한 신뢰성이 높다.
• 파라미터 값별로 통계를 볼 수 있기 때문에 정확한 데이터 분석이 가능하다.
• 검색엔진(lucene)이 포함되어 있어, 빠르게 데이터를 검색할 수 있다.
• 모두 오픈소스이며 자유롭게 사용이 가능하다.

사전 준비

• 로그수집 서버(AWS 추천)
  • aws 접속 key가 있는 경우
  • 윈도우에서 git bash 추천(http://git-scm.com). putty 접속보다 쉬움
• 리눅스 서버 CentOS 또는 Ubuntu
• Java 1.7 이상(esp. logstash는 1.8이상 필요)
• ubuntu 에서는 jdk 설치 필요

sudo add-apt-repository ppa:openjdk-r/ppa

sudo apt-get update
sudo apt-get install openjdk-8-jdk -y

nginx 설치(샘플용)

• nginx 설치

AWS 포트 설정

• EC2 Security Groups
• 외부 접근 포트 추가(inbound)
  • http(80)
  • elasticsearch(9200)
  • kibana(5601)

설치

• Elasticsearch
• Kibana

• Logstash (FluentD로 대치 가능)

• 버전을 맞춰서 작업하는 것이 좋지만, 최신 버전으로 작업해도 동작함(2016/04/03 현재)

• Elasticsearch와 Kibana는 권장 버전을 맞춰야 함
• 설치 위치 /opt/ 또는 ~/local/ 권장

Elasticsearch 설치

mkdir ~/local
cd ~/local
wget https://download.elastic.co/elasticsearch/elasticsearch/elasticsearch-2.3.3.tar.gz
tar xvfz elasticsearch-2.3.3.tar.gz
ln -s elasticsearch-2.3.3 elasticsearch
cd elasticsearch
vi config/elasticsearch.yml
  # `# network.host: 192.168.0.1`의 주석을 풀고 `network.host: 0.0.0.0`으로 변경
  # 모든 IP에서 접근 가능
bin/elasticsearch -d
  # 데몬(백그라운드)로 실행. 옵션 -d를 빼면 터미널 접속해 있는 동안만 실행

Kibana 설치

cd ~/local
wget https://download.elastic.co/kibana/kibana/kibana-4.5.1-linux-x64.tar.gz
tar xvfz kibana-4.5.1-linux-x64.tar.gz
ln -s kibana-4.5.1-linux-x64 kibana
cd kibana

bin/kibana
# background run
nohup bin/kibana &

Logstash 설치

cd ~/local
wget https://download.elastic.co/logstash/logstash/logstash-2.3.2.tar.gz
tar xvfz logstash-2.3.2.tar.gz
ln -s logstash-2.3.2 logstash
cd logstash

mkdir logconf
vi logconf/nginx.conf

input {
    file {
        path => "/var/log/nginx/access.log"
        start_position => beginning
    }
}
filter {
    grok {
        match => { "message" => "%{COMBINEDAPACHELOG}"}
    }
    geoip {
        source => "clientip"
    }
}
output {
    elasticsearch {}
    stdout {}
}

Kibana 통계

시각화(Visualize)

• Terms(request.raw, clientip.raw, ...) 또는 Filters(request: "/hello.html", ...) 이용해서 차트 생성

• 테이블, 라인차트, 파이차트, 지도 등 가능

• 만들어진 차트는 저장 가능

대시보드 만들기

• 저장된 차트를 한 화면에서 볼 수 있도록 추가, 레이아웃 가능

part 2

Logstash

• 필드 추가

  field{ mutate { add_field => { "reqs" => "%{request}" } } }

• 분리

  field{ mutate { split => ["reqs", "?"] add_field => { "uri" => "%{reqs[0]}" } add_field => { "req_uri" => "%{reqs[0]}" } # add_field => { "querystring" => "%{reqs[1]}" } } }

• 필드 제거

  mutate { remove_field => [ "reqs", "uri" ] }

• 파라미터 필드 만들기

  filter { mutate { add_field => { "tmp" => "%{request}" } } if [tmp] =~ "\?" { mutate { split => [ "tmp", "?" ] add_field => { "params" => "%{[tmp][1]}" } } kv { field_split => "&" source => "params" include_keys => [ "category", "utm_source" ] prefix => "param_" } } }

• 또는

# params if [request] =~ "\?" { kv { field_split => "&" source => "querystring" include_keys => [ "query", "redirectUrl" ] prefix => "param_" } }

• 이미지 제거

  filter { if [message] =~ "^#|\.(css|js|ico|png|xml|jpg|JPG|gif|jpeg|eot\?) " { drop {} } }

• useragent 파싱

  useragent { source => "agent" }

• timestamp 조정(apache log)

  date { match => [ "timestamp", "dd/MMM/yyyy:HH:mm:ss Z" ] }

• https://www.elastic.co/guide/en/logstash/current/plugins-filters-date.html

• urldecode

  urldecode { field => "params" }

Kibana

• 질의어 문법(query syntax)

  • Lucene 검색 엔진의 문법 그대로 사용(https://lucene.apache.org/core/2_9_4/queryparsersyntax.html )

• request: "uri"

• 제외 -device : "Spider"

elasticsearch

• 데이터 지우기

  • curl -XDELETE http://localhost:9200/logstash*

Filebeat with logstash

• (Optional)

• logstash forwarder(deprecated) 의 경량(lightweight) 버전

• logstash plugin 설치

  cd ~/local/logstash ./bin/logstash-plugin install logstash-input-beats

• filebeat 설치

• logconf/nginx.conf 파일 변경

• start shell

echo "nohup ./filebeat -e -c filebeat.yml &" > start.sh chmod +x start.sh ./start.sh

참고

• Logstash grok patterns

  • https://github.com/logstash-plugins/logstash-patterns-core/blob/master/patterns/grok-patterns

• ELKR (ElasticSearch + Logstash + Kibana + Redis) 를 이용한 로그분석 환경 구축하기

  • http://brantiffy.axisj.com/archives/418

• 2016 ELK 스택으로 서울시 지하철 대시보드 만들기 추천

  • https://youtu.be/xPjNtd8xUZo

• EMOCON 2015 F/W ELK 스택을 사용한 서울시 지하철 대시보드 만들기

  • https://youtu.be/ec-XzM6_CgU

• ELK 구축하기 1 – LOGSTASH

  • http://linux.systemv.pe.kr/elk-구축하기-1-logstash/

• [Ubuntu] ELK 설치 및 테스트 하기

  • http://digndig.kr/ubuntu/449/

• Splunk 대체 Solution으로서의 ELK Stack

  • http://blog.embian.com/18

• How To Install Elasticsearch, Logstash, and Kibana 4 on Ubuntu 14.04

  • https://www.digitalocean.com/community/tutorials/how-to-install-elasticsearch-logstash-and-kibana-4-on-ubuntu-14-04

• ELK 프로그래밍 방송 영상

  • http://bit.ly/okdevtv-elk

• Logstash Configuration

  • https://www.elastic.co/guide/en/logstash/current/event-dependent-configuration.html

• Elasticsearch(Lucene) Query Syntax

  • https://lucene.apache.org/core/2_9_4/queryparsersyntax.html

• Kibana 사용법 pdf

• https://dl.dropboxusercontent.com/u/2385737/Kibana-basic.pdf

from: http://okdevtv.com/mib/elk/elk
